Graphin下载-图表分析软件 v1.6.0

Graphin下载-图表分析软件 v1.6.0

程序源码大小:282.6MB语言: / 英文 类别:其他软件系统: / WinAll 提供:
应用介绍

软件介绍

Graphin又称GraphInsight,是一款功能强大、简单易用的图表分析洞察软件,也是基于G6封装的React组件库,专注在关系可视分析领域,可进行图分析与图编辑等操作,使用这款软件用户可以对图进行布局分析、可视化探索,可以对图进行编辑、连线,流程管理等操作;Graphin是一个图可视化渲染引擎,拥有React强大的组件生态以及简单的编程模型,大大降低用户的使用门槛,同时该软件还支持关系分析、知识图谱、基础设施监控等众多图标分析功能,非常方便实用,有需要的用户可以自行下载。

Graphin下载,图表分析软件,源码相关

软件功能

01.数据驱动

充分利用React框架特性,实现从数据到画布渲染的映射

增量数据添加:Graphin会根据前置布局,动态完成增量数据添加,达到节点扩散,关系发现等效果。

全量数据渲染:Graphin支持全量数据渲染,满足保存,导入,导出等需求。

02.布局切换

内置丰富的布局,支持布局切换,满足不同场景下的布局需求。

03.分析组件

分析过程是一个动态交互的过程,对于图分析也不例外。因此我们需要一些分析组件帮助我们辅助分析,这里Graphin内置了两款组件:Toobar通用工具栏和ContextMenu右键菜单,未来计划新增MiniMap缩略图与ProptertiesFilter属性筛选器,Legend图例等组件,从而达到让用户高效分析的目的。

04.自定义样式

内置节点与边的样式,支持用户通过JSONSchema自定义。

05.基础分析

支持节点扩散,寻找边关系等基础分析方法。

06.高级分析

开源后计划新增时序分析(Timebar),地理位置分析(Mapmode)等高级分析方法。

软件特色

数据驱动

充分利用React框架特性,支持数据到视图的映射与变化

自动布局

内置丰富的布局,支持布局切换,满足不同场景下的布局需求

分析探索

沉淀分析方法,内置分析组件,专注关系可视分析领域

官方教程

安装

$npminstall@antv/graphin--save

第一个例子

这是一个最简单的Graphin组件的在线演示。访问https://codesandbox.io/s/data-driven-fkue0创建一个CodeSandbox的在线示例,别忘了保存以创建一个新的实例。通过CodeSandbox,我们可以不用去配那些琐碎的React脚手架,快速尝鲜。

01.渲染数据

Graphin使用起来就像普通的组件一样,它只有一个必选属性data,内部会对其进行数据校验,data的数据结构有一定的要求,详情参考:核心概念/Data数据驱动。

Graphin提供一个Mock函数,帮助我们快速生成一些图数据,让我们试试看吧:

02.使用布局

Graphin组件内置了6种布局,默认提供布局为concentric(同心圆布局)。我们可以根据自己业务的不同来调整布局。比如,我们希望节点按照里力导(force)排列。让我们来调整上述的代码:

Graphin下载,图表分析软件,源码相关

03.配置Node和Edge样式

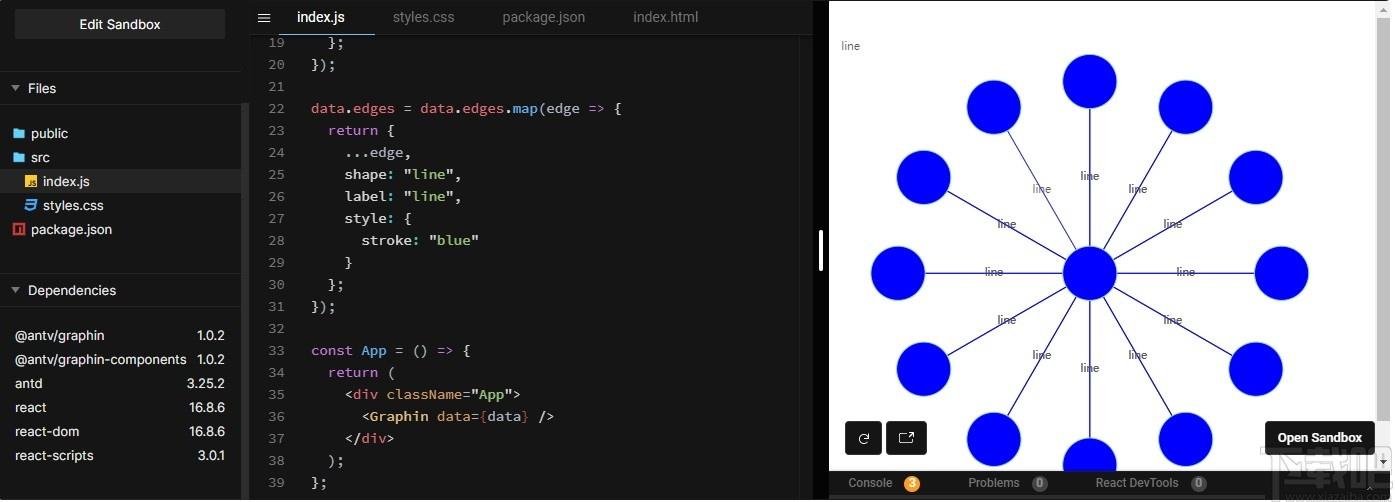

想要修改Graphin的节点和边的样式,我们可以直接修改data上的数据:

data.node和data.edge上的各个属性,比如shape和style等等和G6节点和边数据上的是一样的。这里会透传给G6。这里的配置可以参考G6的文档:内置节点和内置边。

需要注意的是,如果传入的数据没有shape,Graphin给节点的默认shape是内置的自定义的CircleShape。默认的边是内置的自定义LineEdge。

04.使用组件

Graphin目前仅提供两个官方组件,Toolbar和ContextMenu。关于它们,你们可以在核心概念/Components分析组件中得到更详细的介绍,我们以添加组件Toolbar为例:

安装组件,graphin分析组件发布在单独的NPM包graphin-components中:

$npminstall@antv/graphin-components--save

Graphin-components基于antd组件,因此如果是非antd项目,需要手动引入antd的css

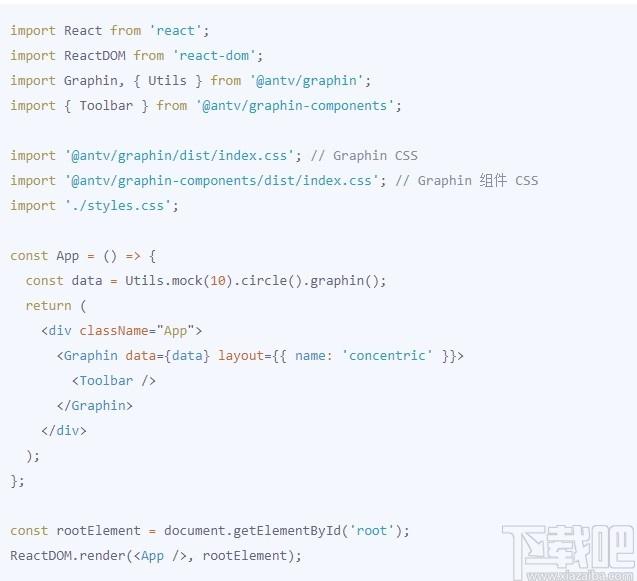

将组件放在Graphin组件内部,这样Graphin组件可以将graph,apis等属性传递给分析组件:

Graphin下载,图表分析软件,源码相关

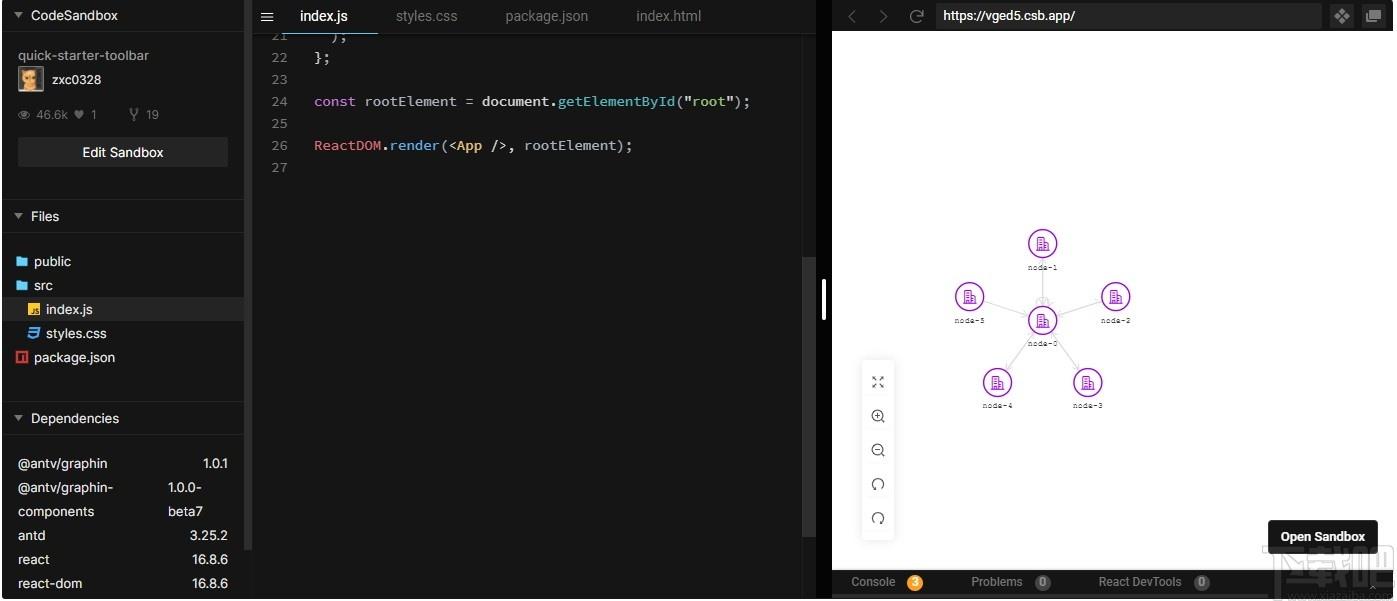

效果如下:

Graphin下载,图表分析软件,源码相关

关于Graphin组件,我们可以到GrapinStudio中去体验一下功能:

todo/redo撤销重做功能

zoomIn/out缩小放大功能

fullscreen全屏功能

contextmenu右键菜单

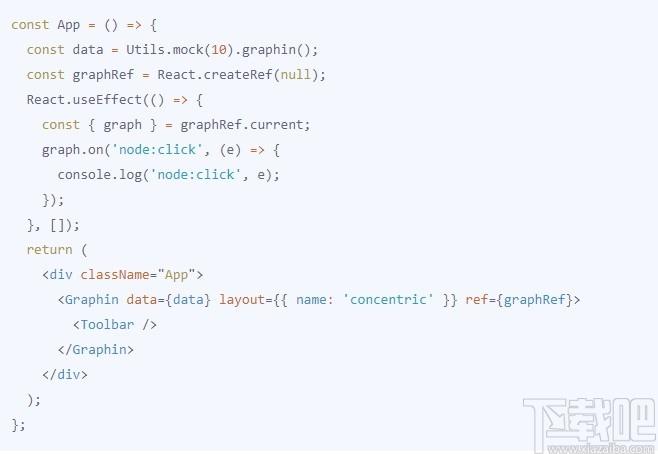

04.事件监听

图分析有着非常丰富的事件,如果我们想监听事件,该如何做呢?

得到Graphin的Ref实例

使用G6的graph进行事件监听

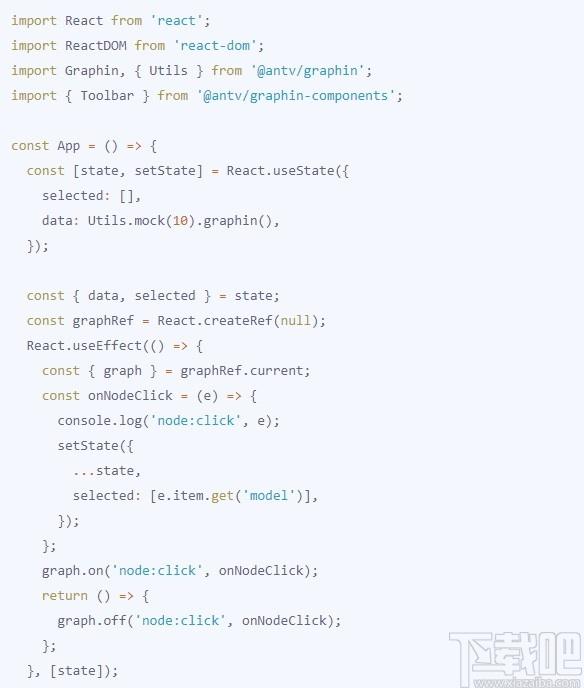

代码如下:

Graphin下载,图表分析软件,源码相关

05.总结与引导

通过上面的4步,我们基本了解了Graphin的全部4个核心概念data(数据)、layout(布局)、components(分析组件),events(数据)。

开发点有趣的功能

通过上文,聪明的小伙伴已经发现了,Graphin的设计完全遵照了React的编程模型,声明式的完成了从数据到视图的映射。现在让我们一起来开发两个有趣的功能,布局切换与节点扩散。

01.布局切换

同一组数据,改变布局算法会产生不一样的布局效果,从而满足人们的分析需求。

因为Graphin是React组件,改变props.layout就能改变视图的布局效果,因此我们只要把多种布局layouts组合起来,每次切换改变props.layout即可。

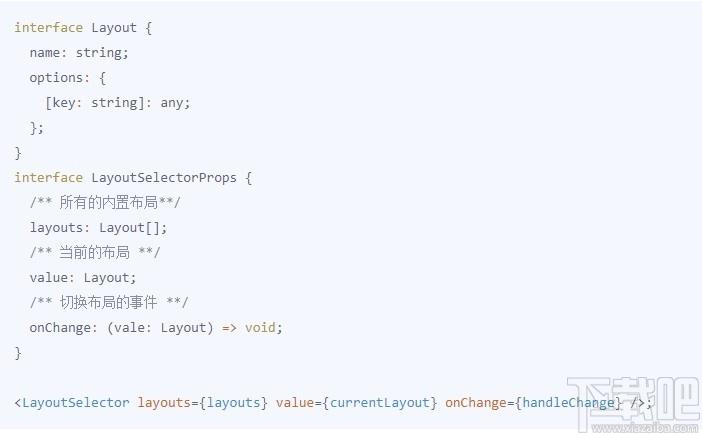

设计布局切换LayoutSelector组件的接口。

Graphin下载,图表分析软件,源码相关

获取Graphin支持的内置布局列表layouts。

Graphin提供了很多API,用于将内部的一些状态或者函数封装给用户使用。内置的布局信息可通过注入到Graphin子组件props中的props.apis.getInfo().layouts获得

Graphin提供两种方式获得apis接口,第一种是通过组件的props传递,即所有包裹在Graphin组件内部的组件,都会获得apis这个属性。第二种方式是通过ref实例,详见进阶指导/GraphRef。第一种适用于用户自定义组件,非常方便拿到需要的接口。第二种方式更加灵活,可以在Graphin外层使用Graphin所提供的信息,常用于复杂场景或者多画布实例的情况下。

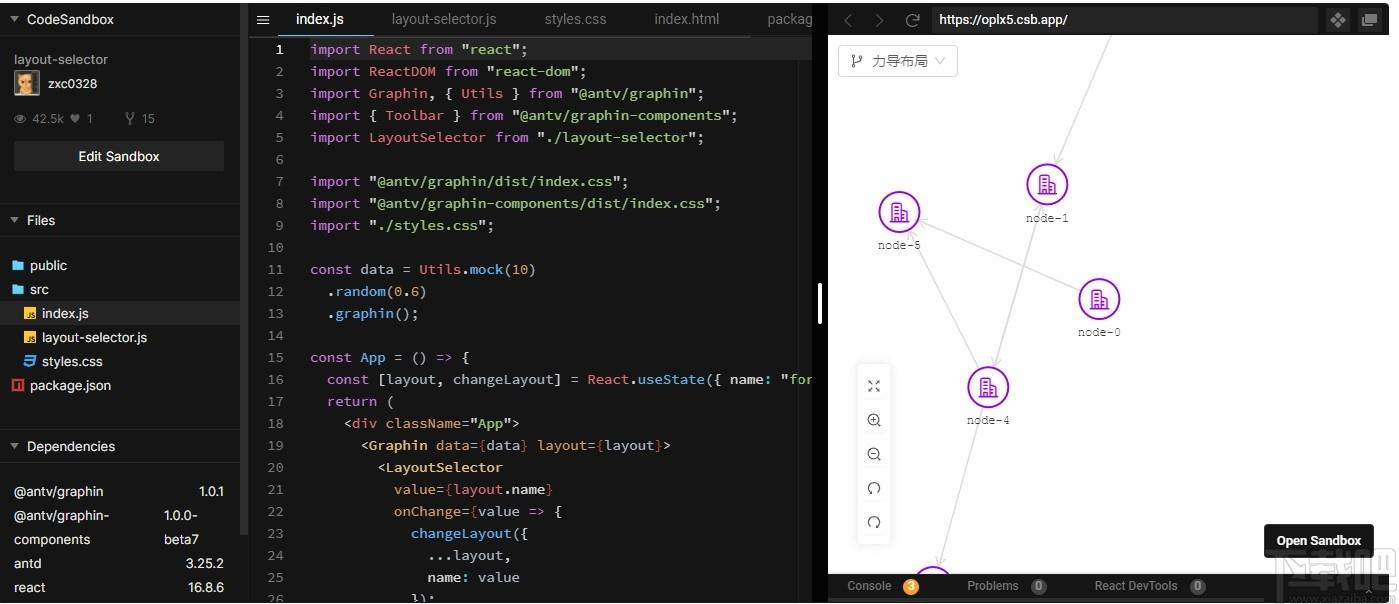

完整代码如下:

Graphin下载,图表分析软件,源码相关

02.节点扩散

将一个节点扩散出它的一度,二度,多度关系,这是非常常用的一种分析手法。

「节点扩散」在图分析中是一个比较典型的功能。常规情况下,在画布中进行节点操作,比如添加节点,删除节点,我们都会考虑很多问题,比如从1个节点变为10个节点,画布如何变化呢?新增的9个节点会放在什么位置呢?使用Graphin时,我们就不需要考虑这么多,只需要记住它是数据驱动的,我们不需要关心具体的实现,只需要告诉Graphin你需要渲染的数据是什么就可以。增加节点不用使用graph.add(node),删除节点也不用调用graph.remove(node),一切都是改变数据props.data即可。

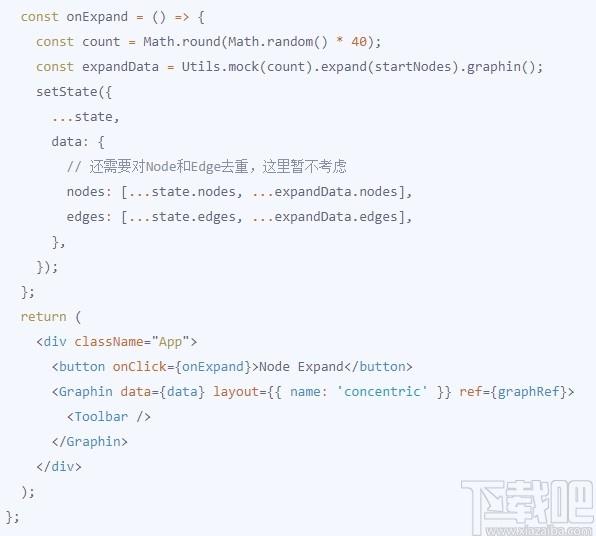

步骤:

对选中的节点进行数据Mock,模拟出节点扩散的结果(实际应用中这可能是从服务端返回的数据)。

Click事件触发改变state.data即可。

Graphin下载,图表分析软件,源码相关

Graphin下载,图表分析软件,源码相关

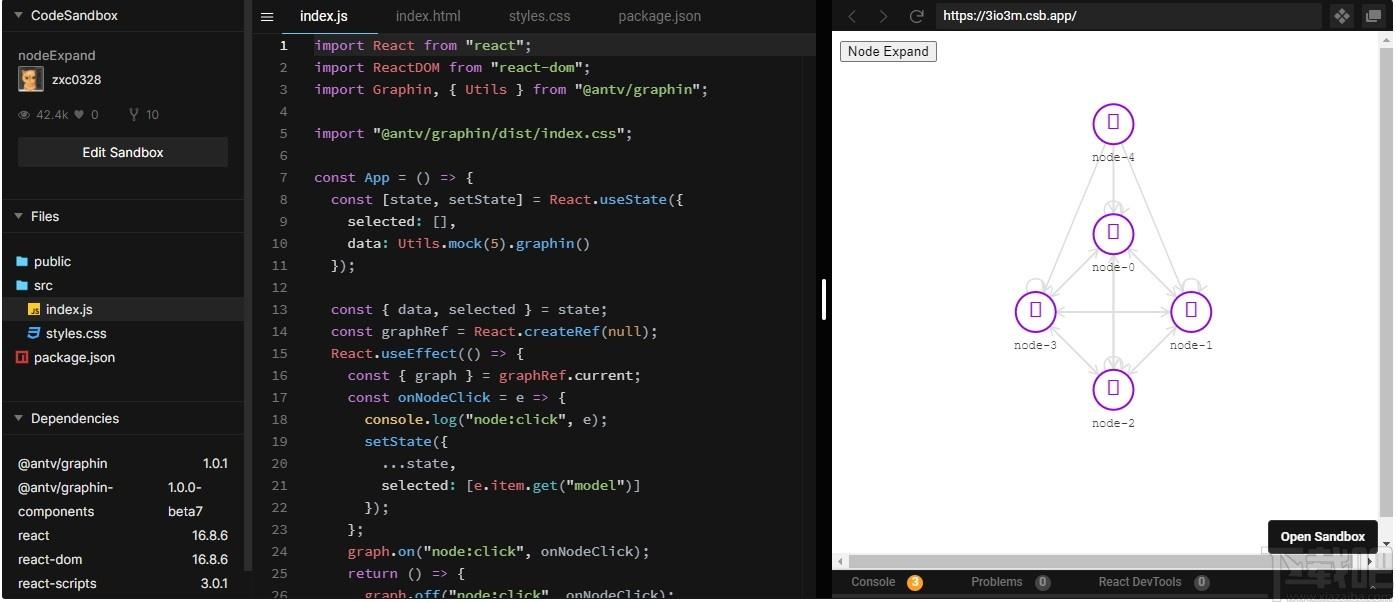

完整代码如下:

Graphin下载,图表分析软件,源码相关

常见问题

01.Graphin与G6的关系是什么?

搞懂Graphin与G6的关系非常重要,虽然Graphin是基于G6封装的React组件库,这只是它的技术实现,并不是它的定位。G6是图分析与图可视化的分析引擎,在分析领域,可以使用G6做关系可视分析,也可以使用G6做流量可视分析,Graphin只是一个在关系可视分析领域的解决方案,如下图所示:

工程方案:G6有一定的上手门槛,Graphin提供了一套工程方案,渲染,交互,布局流程内置,与React框架整合,把G6能力封装聚合成API。

产品能力:Graphin有一颗想做产品的心,开源后,我们将对标商业图分析工具ReGraph去打造,参考业界优秀图分析产品的功能特性,内置布局切换,关系扩散,撤销重做等功能,未来计划新增地图模式(MapMode),时序分析(Timebar),团伙导航等高级分析方法。

简单易用:本身是一个比较复杂的概念,Graphin屏蔽了G6的一些图可视化概念,注册节点也可以通过JSONschema去描述,交互,布局等概念都封装在Graphin内部,用户只需要像使用普通React组件一样去使用Graphin即可。

02.Graphin未来的计划是什么?

回答Graphin未来去哪儿的问题,我们得先得回答Graphin从哪儿来的问题

Graphin诞生在一个图分析业务团队,第一版本还是使用cytoscape.js进行开发的。随着业务进入深水区,基于业务的定制越来越多,我们切换了引擎到G6,与G6的开发者深入合作,慢慢地融入整个AntV体系。以下思维导图中部分是Graphin开源版本已经做到的功能

更新日志

修订版本号:每周末会进行日常bugfix更新。(如果有紧急的bugfix,则任何时候都可发布)

次版本号:每月发布一个带有新特性的向下兼容的版本。

主版本号:含有破坏性更新和新特性,不在发布周期内。

Graphin下载,图表分析软件,源码相关
